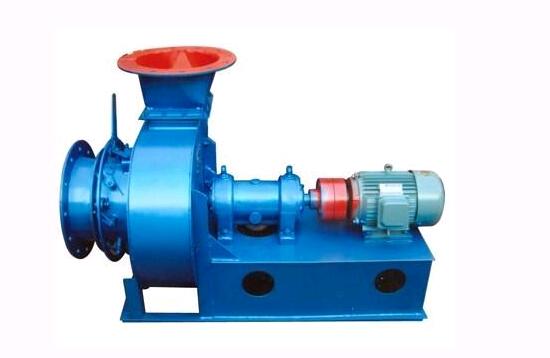

M5-29型煤粉通風機
1、用途
本系列風機適用于50～300MW電站鍋爐制粉系統的煤粉輸送，介質溫度不超過250℃，含塵量不超過85g/m3，也適用于其他非腐蝕性氣體的輸送。
2、結構形式
1）本系列煤粉離心風機由№16、16.5、17、18、19、19.5、20、20.5和21等9個機號組成，均采用D式傳動方式風機出口角度有0度、45度、90度、135度、180度、225度等6種角度。特殊出口角度可在訂貨時協調解決。
2）風機葉輪的旋轉方向可分為順旋和逆旋兩種，從電動機端正視，順時針旋轉為順旋，逆時針旋轉為逆旋。
3）本系列風機由機殼、葉輪、進風口和傳動部分組成，機殼內壁焊有防磨襯板，以便磨損后更換，外側有筋板以增強機殼的剛性。大機號風機的機殼后側板用型鋼斜撐固定在基礎上，機殼上方1/4處做成可拆卸結構，扯開后轉子可直接吊出，機殼底側備有放灰門便于維護與檢查。葉輪為板式弧形后向葉片，全部用耐磨鋼板焊接而成，提高了耐磨性和使用壽命。
4）軸承箱采用稀油潤滑，并有循環水道冷卻，其用水量為0.5～01m3/h。
3、性能與選擇
表中所列性能，其標定工況為大氣壓力101325Pa，進氣溫度70℃，介質氣體密度1.02kg/m3，實際選用時若與表中不符，用相關公式換算。
M5-29-11型風機性能及選用件表
|
機號 |
轉速 /（r/min） |
全壓 /Pa |
流量 /(m3/h) |
內效率 （%） |
內功率 /KW |
軸功率 /KW |
所需功率 /KW |
配用電動機 |
|||||||||||||||
|
型號 |
功率/KW |
||||||||||||||||||||||
|
16 |
1450 |
9074 |
30774 |
79.5 |
98 |
100 |
120 |
Y315M-4 (380V) |
132 |
||||||||||||||
|
8898 |
35170 |
82 |
106 |
106 |
130 |
||||||||||||||||||
|
8652 |
39567 |
83.5 |
114 |
116 |
139 |
Y315L1-4 (380V) |
160 |
||||||||||||||||
|
8339 |
43963 |
85 |
120 |
122 |
146 |
||||||||||||||||||
|
7956 |
48359 |
84 |
127 |
130 |
156 |
||||||||||||||||||
|
7308 |
54954 |
83 |
134 |
137 |
164 |
Y315L2-4 (380V) |
200 |
||||||||||||||||
|
6622 |
61548 |
80 |
141 |
144 |
173 |
||||||||||||||||||
|
16.5 |
1450 |
9650 |
33750 |
79.5 |
114 |
117 |
140 |
Y315L1-4 (380V) |
160 |
||||||||||||||
|
9463 |
38571 |
82 |
124 |
126 |
151 |
||||||||||||||||||
|
9201 |
43394 |
83.5 |
133 |
135 |
162 |
||||||||||||||||||
|
8868 |
48215 |
85 |
140 |
142 |
170 |
Y315L2-4 (380V) |
200 |
||||||||||||||||
|
8461 |
53036 |
84 |
148 |
152 |
182 |
||||||||||||||||||
|
7772 |
60269 |
83 |
156 |
160 |
192 |
||||||||||||||||||
|
7042 |
67500 |
80 |
164 |
168 |
202 |
||||||||||||||||||
|
17 |
1450 |
10242 |
36912 |
79.5 |
132 |
135 |
162 |
Y355-4 (380V) |
200 |
||||||||||||||
|
10036 |
41286 |
82 |
143 |
146 |
175 |
||||||||||||||||||
|
9771 |
47459 |
83.5 |
154 |
157 |
188 |
||||||||||||||||||
|
9408 |
52732 |
85 |
162 |
165 |
198 |
||||||||||||||||||
|
8986 |
58005 |
84 |
172 |
176 |
211 |
Y355-4 (6000V) |
220 |
||||||||||||||||
|
8250 |
65915 |
83 |
182 |
186 |
223 |
||||||||||||||||||
|
7475 |
73825 |
80 |
191 |
195 |
234 |
||||||||||||||||||
|
18 |
1450 |
11488 |
43817 |
79.5 |
176 |
179 |
215 |
Y355-4 (6000V) |
250 |
||||||||||||||
|
11252 |
50077 |
82 |
191 |
195 |
234 |
||||||||||||||||||
|
10948 |
56336 |
83.5 |
205 |
209 |
251 |
||||||||||||||||||
|
10546 |
62596 |
85 |
216 |
220 |
264 |
Y355-4 (6000V) |
315 |
||||||||||||||||
|
10065 |
68855 |
84 |
229 |
234 |
281 |
||||||||||||||||||
|
9251 |
78245 |
83 |
242 |
247 |
296 |
||||||||||||||||||
|
8388 |
87634 |
80 |
255 |
260 |
312 |
||||||||||||||||||
|
960 |
5033 |
29010 |
79.5 |
51 |
52 |
62 |
Y315S-6 (380V) |
75 |
|||||||||||||||
|
4934 |
33154 |
82 |
55 |
57 |
68 |
||||||||||||||||||
|
4797 |
37299 |
83.5 |
59 |
61 |
73 |
||||||||||||||||||
|
4621 |
41443 |
85 |
63 |
64 |
77 |
Y315M-6 (380V) |
90 |
||||||||||||||||
|
4415 |
45587 |
84 |
67 |
68 |
82 |
||||||||||||||||||
|
4052 |
51803 |
83 |
70 |
72 |
86 |
||||||||||||||||||
|
3679 |
58020 |
80 |
74 |
76 |
91 |
||||||||||||||||||
|
19 |
1450 |
12802 |
51533 |
79.5 |
230 |
235 |
282 |
Y400-4 （6000V） |
400 |
||||||||||||||
|
12537 |
58895 |
82 |
250 |
255 |
306 |
||||||||||||||||||
|
12204 |
66257 |
83.5 |
269 |
274 |
329 |
||||||||||||||||||
|
11752 |
73619 |
85 |
283 |
288 |
346 |
||||||||||||||||||
|
11223 |
80981 |
84 |
300 |
306 |
367 |
Y400-4 （6000V） |
90 |
||||||||||||||||
|
10301 |
92024 |
